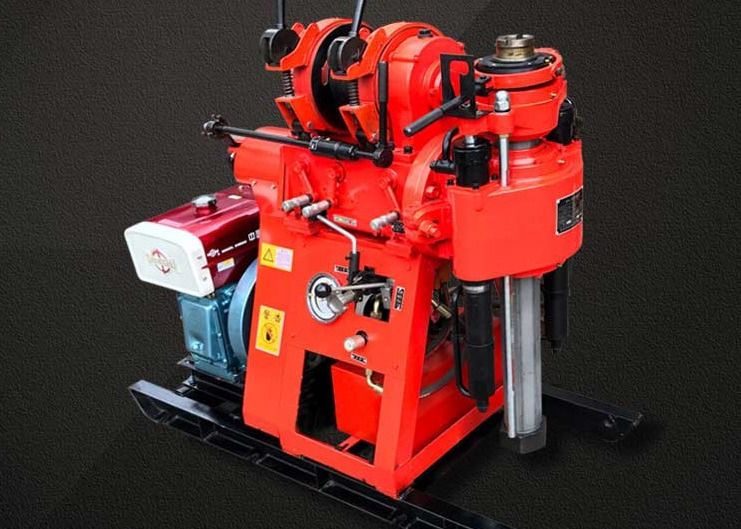

Forage de puits d'eau de petite taille de 150 m Forage de puits d'eau de base XY-1A
Une brève introduction à la plateforme de forage
La plateforme de forage de puits d'eau Xy-1a est conçue sur la base de la plateforme de forage XY-1.
Application et application de la plateforme de forage de puits
1Il est principalement utilisé pour l'exploration géologique générale et d'ingénierie des gisements de minerai solide, ainsi que pour les trous d'inspection de diverses structures en béton.
2Les grains de diamants, d'alliage et d'acier peuvent être sélectionnés pour le forage selon différentes formations.
3Lorsque le diamètre du trou final est de 75 mm et de 46 mm, la profondeur de forage nominale est de 100 m et de 180 m respectivement, et la profondeur maximale ne doit pas dépasser 110% de la profondeur de chaque plateforme de forage.Le diamètre nominal de l'ouverture est de 110 mm, et le diamètre d'ouverture maximal autorisé est de 150 mm.
Paramètres de la plateforme de forage de puits
| |
| Forage |
Tête pivotante |
|
Profondeur de forage
|
Maximum de 150 m |
Vitesse du fuseau
|
1010,790,470,295,140 (r/min) |
|
Diamètre du trou
|
Maximum de 150 m |
Traction de la broche |
450 kilomètres |
| Diamètre de la tige de forage |
42.50 mm |
Résistance à la traction |
Max.15KN |
| Plage d'angle |
90 à 75 |
Capacité de levage de la broche |
Max. 25KN |
| Pompes à huile |
Pompes à eau |
| Modèle |
Le groupe YBC-12/125 |
Modèle |
Pompes à piston à action simple à rotation horizontale |
| Pression nominale |
12.5Mpa |
Pression de travail |
Max. 1,25 MPa |
| Vitesse de débit |
8 ml/j |
|
|
| Vitesse nominale |
1500 r/min |
|
|
| Levé |
Puissance (diesel) |
| Capacité de levage maximale |
15KN |
Modèle (moteur diesel)) |
1105 |
| Révolution du tambour de levage |
121,76,36 ((r/min)
|
Puissance nominale |
18 kW |
| Diamètre du tambour |
140 mm |
Vitesse nominale |
2200 r/m |
| Poids du produit |
Environ 600 kg |
| Taille |
1620*970*1560 mm |
Caractéristiques de la plateforme de forage de puits
1Il dispose d'un mécanisme d'alimentation sous pression d'huile pour améliorer l'efficacité du forage et réduire l'intensité du travail des travailleurs.
2La plateforme de forage est équipée d'un mécanisme de serrage à billes et d'un tuyau de forage actif hexagonal qui peut réaliser l'inversion de la tige sans arrêter la machine, avec une efficacité de travail élevée,fonctionnement pratique, sécurité et fiabilité.
3Il est équipé d'un manomètre de basse pression pour indiquer la pression, afin de maîtriser la situation dans le trou.
4La poignée est centralisée et facile à utiliser.
5La plateforme de forage est compacte en structure, de petite taille, légère en poids, résistante à la décomposition, facile à déplacer et adaptée au travail dans les zones de plaine ou de montagne.
