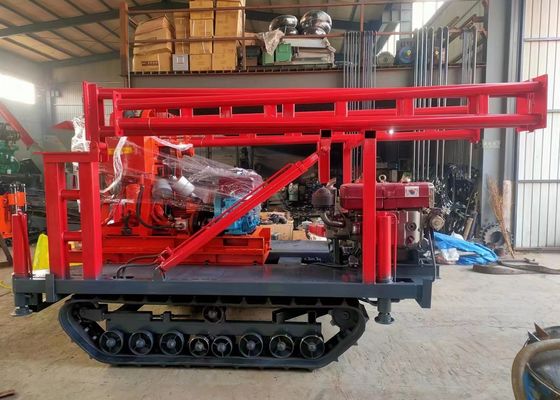

XY-1 Forage de puits d'eau pour petits trous dans le noyau rocheux
Applications deMachine de forage de puits d'eau
La plateforme de forage XY-1 est une plateforme de forage de trous légers et peu profonds avec alimentation hydraulique.
l'exploration géophysique, l'exploration routière et du bâtiment et le forage de petits puits d'eau, etc.
Paramètre technique de la plateforme de forage de puits d'eau
| Forage de forage |
| Diamètre de forage ((mm) |
110 |
| Profondeur de forage (m) |
100 |
| Diamètre du tuyau de forage (mm) |
42 |
| Angle de forage |
90 à 75 |
| Taille de l'équipement ((L * B * H) |
1640* 1030* 1440 (mm) |
| Poids de l'engin (à l'exclusion du moteur) |
500 |
| Résistant à la compression |
| Velocité de la broche (quatre vitesses) (r/min) |
142,285,570 |
| Le déplacement de la broche ((mm) |
450 |
| Rapidité maximale de déplacement sans charge de la broche ((m/s) |
0.05 |
| La vitesse maximale de déplacement de la broche sans chute de charge ((m/s) |
0.067 |
| Pression d'alimentation maximale de la broche (KN) |
15 |
| Force de levage maximale de la broche (KN) |
25 |
| Le couple de sortie maximal de la broche ((KN• m) |
0.5 |
| Assemblage de treuil |
| La force de levage maximale du treuil (simple corde) ((KN) |
10 |
| Vitesse du rouleau (r/min) |
55,110,220 |
| Vitesse de circonférence de la bobine ((m/s) |
0.42,0.84,1.68 |
| Le diamètre de la bobine ((mm) |
145 |
| Diamètre du fil de câble (mm) |
9.3 |
| Densité de câble (m) |
27 |
| Le diamètre du frein ((mm) |
230 |
| Largeur de bande de freinage (mm) |
50 |
| Pompes à eau |
| Type de pompe |
à double action à cylindre unique horizontal |
| Le moteur doit être équipé d'un moteur de commande à commande automatique. |
95 ((77) |
| Pression de travail (Mpa) |
0.7 |
| Diamètre de la bouteille (mm) |
80 |
| Poussée du piston ((mm) |
100 |
| La pression maximale admissible (Mpa) |
1.2 |
| Pompes à huile |
| Type de pompe à huile |
Pompes à engrenages |
| Pression nominale (Mpa) |
12.5 |
| Débit nominal ((ml/h) |
20 |
| Vitesse nominale ((r/min) |
800 à 2500 |
| Moteur diesel ou moteur |
| Moteur diesel |
ZS1100 |
| Puissance nominale (KW) |
12.1 |
| Vitesse nominale (r/min) |
2200 |
| Pression nominale (Mpa) |
11 |
| Type de moteur |
Y160M - 4 |
Machine de forage de puits d'eauInstructions d'utilisation
1Avec un dispositif hydraulique d'alimentation automatique, une efficacité de forage élevée.
2Le mécanisme de maintien avec les mâchoires sphériques supérieures est utilisé comme substitut du chuck.
remplacé sans arrêt.
3- Poignées centralisées, opération facile, sûre et fiable.
4La machine de forage, la pompe et le moteur diesel sont installés sur un cadre de base commun afin d'assurer la
ont une structure compacte et occupent une petite surface de terrain. légers, faciles à détacher, faciles à transporter et adaptés à
les opérations dans les plaines ou les zones montagneuses..
Description de l'effet de l'application
1.Selon le fond différent du choix des pièces d'alliage, de diamant et de composite pour le forage.
2, peut percer l'argile et la roche de sable de 2 à 9 degrés, etc.
Je suis désolée.
