Ingénierie de la forage de puits d'eau, forage d'exploration géologique, forage du noyau rocheux

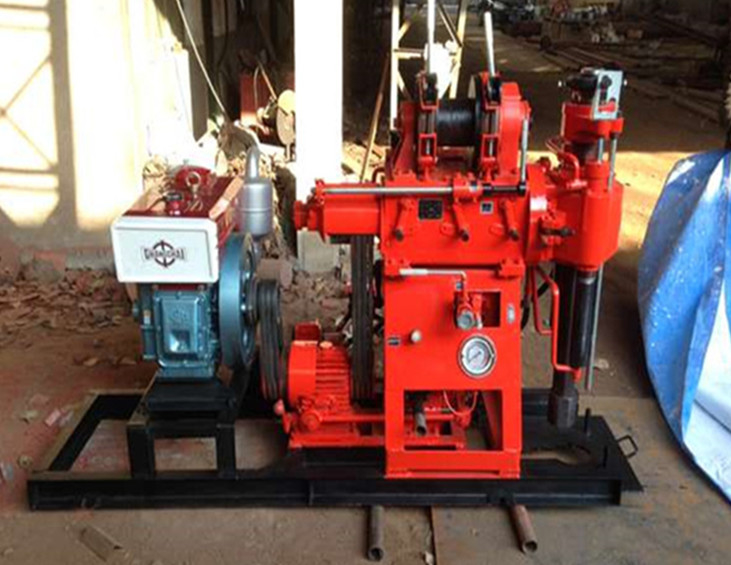

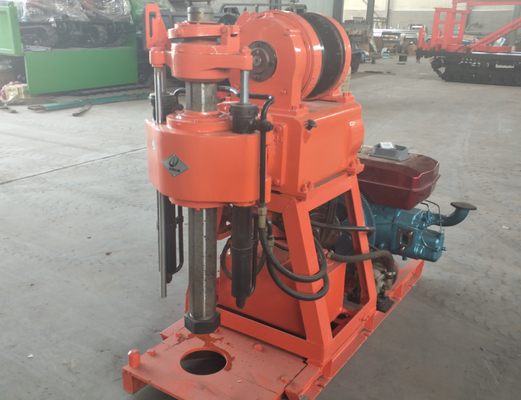

Description du XY-1AMachines de forage de génie
Selon les exigences des clients, la plateforme de forage XY-1A ajoute une pompe à boue basée sur XY-1A. C'est une sorte d'alimentation hydraulique, à grande vitesse, ceinture de couple à grande vitesse et portabilité avec pompe.Application et Il est principalement utilisé dans l'exploration de gisements minéraux solides et l'étude géologique de l'ingénierie, et les trous d'inspection de différentes structures en béton. Les morceaux de diamant, d'alliage et d'acier peuvent être forés selon les différentes couches.
XY-1AParamètres de la plateforme de forage
| |
| Forage |
Tête pivotante |
|
Profondeur de forage
|
Maximum de 150 m |
Vitesse du fuseau
|
1010,790,470,295,140 (r/min) |
|
Diamètre du trou
|
Maximum de 150 m |
Traction de la broche |
450 kilomètres |
| Diamètre de la tige de forage |
42.50 mm |
Résistance à la traction |
Max.15KN |
| Plage d'angle |
90 à 75 |
Capacité de levage de la broche |
Max. 25KN |
| Pompes à huile |
Pompes à eau |
| Modèle |
Le groupe YBC-12/125 |
Modèle |
Pompes à piston à action simple à rotation horizontale |
| Pression nominale |
12.5Mpa |
Pression de travail |
Max. 1,25 MPa |
| Vitesse de débit |
8 ml/j |
|
|
| Vitesse nominale |
1500 r/min |
|
|
| Levé |
Puissance (diesel) |
| Capacité de levage maximale |
15KN |
Modèle (moteur diesel) |
1105 |
| Révolution du tambour de levage |
121,76,36 ((r/min)
|
Puissance nominale |
18 kW |
| Diamètre du tambour |
140 mm |
Vitesse nominale |
2200 r/m |
| Poids du produit |
Environ 600 kg |
| Taille |
1620*970*1560 mm |
ObjectifXY-1AMachines de forage de génie
1. Principalement utilisé pour le forage de trous pour l'étude générale et l'exploration de gisements minéraux solides et géologique d'ingénierie
Il s'agit d'un projet de recherche et d'expérience qui a pour but d'élaborer un programme de recherche et d'expérience.
2Les pièces de forage telles que les particules de diamant, d'alliage et d'acier peuvent être utilisées pour forer selon différentes formations.
3Lorsque le diamètre du trou final est de 75 mm et 46 mm, la profondeur de forage nominale est de 100 m et 180 m, respectivement.
Il ne doit pas dépasser 110% de chaque profondeur de forage, le diamètre nominal de l'ouverture est de 110 mm et le grand diamètre de l'ouverture est autorisé à:
soit de 150 mm.
XY-1ACaractéristiques de la plateforme de forage
1. Avec un mécanisme d'alimentation hydraulique, améliorer l'efficacité du forage et réduire l'intensité du travail des travailleurs.
2Le forage est équipé d'un mécanisme de serrage à bille supérieur et d'une tige active hexagonale qui peut être utilisée pour
L'efficacité du travail est élevée, l'opération est pratique et elle est sûre et efficace.
Je suis fiable.
3. équipé d'un manomètre au fond du trou, indiquant la pression pour faciliter la saisie de la situation dans le trou.
4La poignée est pratique pour un fonctionnement centralisé.
5La plateforme de forage a une structure compacte, de petite taille, légère, de forte décomposition, facile à déplacer, adaptée au travail dans les plaines ou les zones montagneuses.
Pourquoi nous avoir choisis?
1Le support de maintien est installé sur le chariot élévateur pour former une structure de soutien à roues doubles, peut résister à un fort coup.
2- boîte verticale quatre paires de roulements placés pour assurer à la machine rotative une réponse rigide suffisante à la couche de gravier, aux conditions géologiques complexes.
3Cette machine adopte une technologie nationale brevetée d'embrayage conique et présente des caractéristiques de couple de transmission élevé, de fonctionnement facile et d'entretien facile.
4.Utilisant des bâtons de forage actifs de 46x51 qui sont de haute rigidité, fort couple de livraison.
