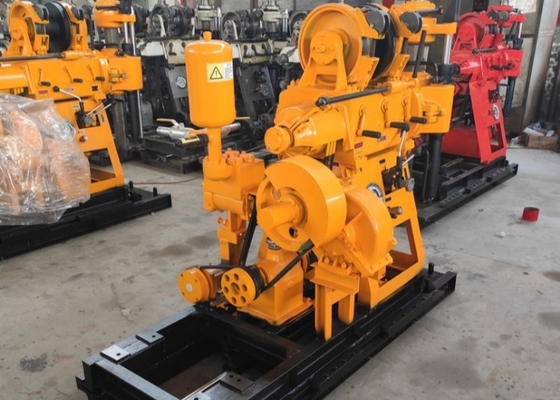

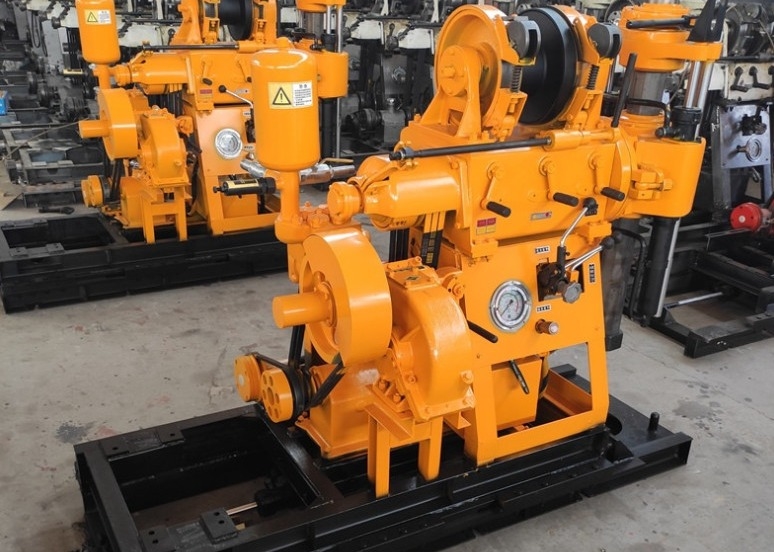

Machine de forage de test de sol XY-1A personnalisée
Machine de forage pour l'essai du sol XY-1AIntroduction au projet
La plateforme de forage Xy-1a est une plateforme de forage portable à grande vitesse avec alimentation sous pression d'huile.la pompe à eau et le moteur diesel sont installés sur la même baseIl s'agit d'un équipement avancé, robuste et efficace conçu pour une variété d'applications d'analyse des sols.Il s'agit d'un outil essentiel pour les ingénieurs géotechniques., des consultants en environnement et des professionnels de la construction qui sont impliqués dans l'évaluation et l'analyse des propriétés du sol pour divers projets.cette machine est bien adaptée pour l'obtention d'échantillons de sol clairs et non contaminés, assurant des résultats d'essais précis.
Données techniques de la machine de forage d'essai de sol XY-1A
|
Données techniques XY-1A
|
|
Informations détaillées sur le forage
|
Tête pivotante
|
|
Profondeur de forage
|
Maximum de 150 m
|
Vitesse du fuseau
|
1010,790,470,295,140 (r/min)
|
|
Diamètre du trou
|
Maximum de 150 m
|
Traction de la broche
|
450 kilomètres
|
|
Diamètre de la tige de forage
|
42.50 mm
|
Résistance à la traction
|
Max.15KN
|
|
Plage d'angle
|
90 à 75
|
Capacité de levage de la broche
|
Max. 25KN
|
|
Pompes à huile
|
Pompes à eau
|
|
Modèle
|
Le groupe YBC-12/125
|
Modèle
|
Pompes à piston à action simple à rotation horizontale
|
|
Pression nominale
|
12.5Mpa
|
Pression de travail
|
Max. 1,25 MPa
|
|
Vitesse de débit
|
8 ml/j
|
|
|
|
Vitesse nominale
|
1500 r/min
|
|
|
|
Levé
|
Puissance (diesel)
|
|
Capacité de levage maximale
|
15KN
|
Modèle (moteur diesel)
|
1105
|
|
Révolution du tambour de levage
|
121,76,36 ((r/min)
|
Puissance nominale
|
18 kW
|
|
Diamètre du tambour
|
140 mm
|
Vitesse nominale
|
2200 r/m
|
|
Poids du produit
|
Environ 600 kg
|
|
Taille
|
1620*970*1560 mm
|
Machine de forage pour l'essai du sol XY-1AAvantages
1Il est doté d'un mécanisme d'alimentation sous pression d'huile, ce qui améliore l'efficacité du forage et réduit l'intensité de travail des travailleurs.
2La plateforme de forage est équipée d'un mécanisme de serrage à pince à bille supérieur et d'un tuyau de forage actif hexagonal, qui peut inverser la tige sans s'arrêter, avec une efficacité de travail, une sécurité et une fiabilité élevées.
3Il est équipé d'un manomètre de bas de trou pour indiquer la pression, afin de maîtriser la situation dans le trou.
4La poignée est centralisée et facile à utiliser.
5La plateforme de forage a une structure compacte, un petit volume, un poids léger, un démontage et une manipulation faciles, et est adaptée au travail dans les zones de plaine et de montagne.
Machine de forage pour essais de sol XY-1A
1La plateforme de forage est applicable à l'arpentage général et à l'exploration de gisements solides, à l'arpentage géologique d'ingénierie et à d'autres forages, ainsi qu'à divers forages d'inspection de structures en béton.
2En fonction des différentes structures géologiques, des morceaux de diamant, d'alliage et d'acier peuvent être sélectionnés pour le forage.
3Lorsque le trou final est de 75 mm et 46 mm respectivement, la profondeur de forage nominale est de 100 m et 180 m respectivement. La profondeur maximale ne doit pas dépasser 110% de chaque profondeur de forage,et le diamètre d'ouverture admissible est de 150 mm.
