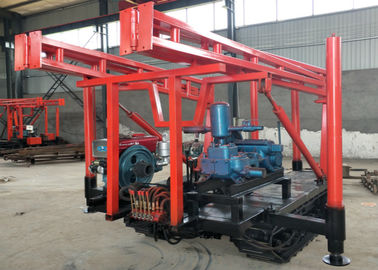

La foreuse carotteuse XY-1A est une machine légère à haute vitesse avec alimentation hydraulique.
Applications :
1. Forages pour l'exploration générale et l'investigation des gisements minéraux solides, l'étude géotectonique d'ingénierie et les trous d'inspection de structures en béton.
2. Des trépans diamantés, des trépans en alliage et des trépans à molettes en acier sont disponibles pour le forage selon différentes structures géologiques.
3. Lorsque les trous finaux ont respectivement 75 mm et 46 mm de diamètre, les profondeurs nominales des trous sont respectivement de 100 m et 180 m. La profondeur maximale ne doit pas dépasser 110 % de celle forée dans chaque trou. Le diamètre maximal de trou autorisé est de 150 mm.
Caractéristiques :
1. Avec un dispositif d'alimentation hydraulique, une efficacité de forage accrue, une réduction de la force de travail.
2. La foreuse est équipée d'un mécanisme de maintien de mâchoire sphérique supérieur et d'une tige de forage à entraînement hexagonal qui peut être remplacée sans arrêt, haute efficacité, sûre et fiable.
3. Un manomètre de pression au fond du trou est monté pour indiquer la pression afin de contrôler l'état à l'intérieur du trou.
4. Structure compacte, petit volume, poids léger, haute démontabilité, transport facile et adapté aux opérations dans les plaines ou les zones montagneuses.
Spécifications techniques
Foreuse
Profondeur de forage 100/180 m
Diamètre initial du trou 150 mm
Diamètre final du trou 75/46 mm
Diamètre de la tige de forage 42/43 mm
Plage d'angle 90°-75°
Dimensions (L×l×H) 1433 × 697 × 1274 (mm)
Poids (sans groupe motopropulseur) 420 kg
Distance de migration 350 mm
Tête pivotante
Vitesse de broche (5 vitesses) 1010/790/470/295/140 tr/min
Course de broche 450 mm
Vitesse de déplacement vers le haut de la broche verticale au ralenti 3 m/min
Vitesse de déplacement vers le bas de la broche verticale au ralenti 4 m/min
Tirage vers le bas de la broche max 15 KN
Capacité de levage de la broche max 25 KN
Treuil
Capacité de levage max (câble unique) 11 KN
Vitesse de rotation de levage 121/76/36 tr/min
Vitesse linéaire du tambour de levage (deux niveaux) 1,05/0,66/0,31 m/s
Diamètre du tambour 140 mm
Diamètre du câble 9,3 mm
Capacité du câble 35 m
Diamètre du frein 252 mm
Largeur de la bande de frein 50 mm
Pompe à huile
Modèle YBC-12/80
Pression nominale 8 MPa
Cylindrée 8 ml/r
Vitesse nominale 1500 tr/min
Puissance (moteur diesel ou moteur électrique)
Modèle (moteur diesel) ES1100
Puissance nominale 12,1 KW
Vitesse nominale 2200 tr/min
Modèle (moteur électrique) Y160M-4
Puissance nominale 11 KW
Vitesse nominale 1460 tr/min
