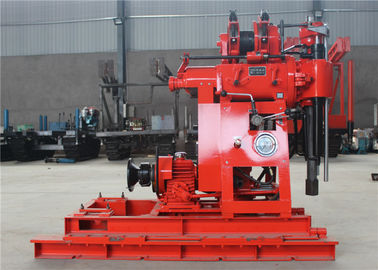

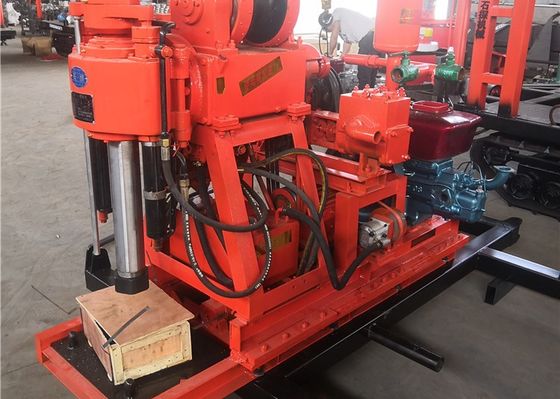

Forage hydraulique portable de 180 m pour l'exploration géologique
GK200 Application de la plateforme de forage de base
La plateforme de forage GK-200 est développée pour synthétiser les avantages de diverses plateformes de forage.Le nouveau type de plateforme de forage à trous peu profonds est principalement utilisé dans l'arpentage géologique d'ingénierie et en second lieu utilisé dans le forage du noyau.
Paramètre de la plateforme de forage de base GK200
|
Paramètre technique
|
|
|
profondeur de forage:200 m Diamètre du trou de forage:75-300 mm
diamètre du tuyau de forage:42 mm Angle de forage:90°-75°
Dimensions de la plateforme (longueur * largeur * hauteur):1570×697×1360 (mm)
Poids (hors puissance): 550 kg
|
Dispositif de déplacement de la plateforme
|
Distance de déplacement: 350 mm
Distance du port: 300 mm
|
|
|
La vitesse verticale (quatre étapes):71,182,310,790 r/min
Voyage vertical: 450 mm
La charge verticale à la vitesse maximale de déplacement:00,05 m/s
Accélération vers le bas de la charge verticale maximale:0.067m/s
La force d'alimentation maximale:15KN Gravité verticale maximale:25KN
Le couple de sortie maximum vertical:1.5KN.m
|
|
|
Le diamètre du frein: 288 m Largeur de la bande de frein: 50 m
La capacité de levage maximale du chariot élévateur (corde unique):20KN
Vitesse de circonférence du tambour:0.172,0.345,0.738,1.476m/s
Vitesse du tambour:20,39,85, 170 r/min Diamètre du tambour: 140 mm
Le diamètre du fil de fer:9.3 mm Capacité de câble: 40 m
|
|
|
Modèle:YBC-12/80 Pression nominale:8MPa Vitesse nominale:1500 r/min Débit:8ml/r
|
|
|
Modèle de moteur diesel: ZS1105-1 Puissance: 12,1 kW
Velocité nominale: 2200 r/min
Modèle de moteur: Y160-4
Puissance nominale: 11 kW Vitesse nominale: 1460 tours/min
|
GK200 Application de la plateforme de forage de base
1.1 Enquêtes géologiques d'ingénierie sur les chemins de fer, l'hydroélectricité, le trafic, les ponts, les fondations de barrages et autres bâtiments.
1.2 Perçage géologique du noyau, prospection physique.
1.3 Confucius, forage de trous de forage.
1.4 Forage de petits puits.
La plateforme de forage est équipée d'un mécanisme de bénédiction de carte monté à bille avec six barres de forage actives latérales.Et il a les avantages d'une grande efficacité de travailIl est compact, petit, léger, résistant à la décomposition et facile à enlever.
GK200 Centre de forage Précautions pour le forage en cour
1Considérez si la profondeur du puits est raisonnable.
Nous devrions d'abord vérifier s'il y a des câbles, des égouts et d'autres installations sous terre, et éviter des dommages inutiles.
2La commodité, la santé et d'autres questions doivent être prises en considération.
Après avoir foré le puits, trouvez du charbon de bois et jetez-le dans le puits avec un sac et appuyez-le au fond du puits pour absorber les toxines étrangères.Tu peux mettre quelques petits poissons., ce qui est un bon moyen de tester la sécurité de la qualité de l'eau.
3Le puits ne doit pas être trop profond. Il doit être au-dessus du sol et doit être bouché avec des briques et des pierres. Il est préférable d'avoir un couvercle, afin d'éviter que la saleté ne tombe dedans,rendre les gens plus sûrs et éviter les dangers inutiles.
