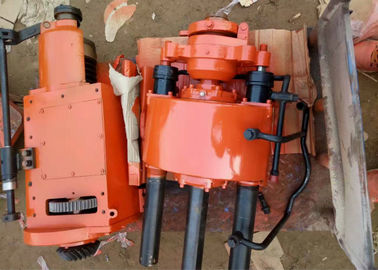

Assemblage de gyrateur de forage durable Couleur rouge Pour le forage de puits d'eau Rig ISO 9001 Approuvé
Structure du bâtimentLa plupart des pièces du gyrateur sont installées dans la boîte d'arbre verticale.Le siège à anneau a un boulon en forme de T et est combiné avec cinq boulons en TLe manche est fixé et l'écrou de la vis T
Paramètres de la plateforme de forage
| GK- Je vous en prie.Le type |
| Forage |
Tête pivotante |
|
Profondeur de forage
|
Max. 200m |
Vitesse du fuseau
|
(à quatre vitesses)
115 230 505 1010 r/m
|
|
Diamètre du trou
|
Max. 300 mm |
Traction de la broche |
450 kilomètres |
| Diamètre de la tige de forage |
50 mm |
Résistance à la traction |
Max.15KN |
| Plage d'angle |
90 à 75 |
Capacité de levage de la broche |
Max. 25KN |
| Pompes à huile |
Pompes à eau |
| Modèle |
Le nombre d'établissements d'enseignement supérieur |
Modèle |
Pompes à piston à action simple à rotation horizontale |
| Pression nominale |
12.5Mpa |
Pression de travail |
Max. 1,2 MPa |
| Vitesse de débit |
20 ml/j |
|
|
| Vitesse nominale |
Résistance à la combustion |
|
|
| Levé |
Puissance (diesel) |
| Capacité de levage maximale |
15KN |
Modèle (moteur diesel)) |
1115 |
| Révolution du tambour de levage |
20.39.85.170r/m |
Puissance nominale |
20 kW |
| Diamètre du tambour |
140 mm |
Vitesse nominale |
2200 r/m |
| Poids du produit |
Environ 525 kg |
| Taille |
1433 x 697 x 1273 mm |
Accessoires de plateforme de forage
La connexion entre le gyrateur et la boîte de vitesses consiste à fixer le siège de la tourelle sur le corps de la boîte de vitesses avec 8 boulons.et la boîte verticale est reliée à la voiture verticale à travers le trou hexagonal, entraînant ainsi l'arbre vertical pour faire pivoter l'arbre vertical dans l'arbre vertical.et le mouvement est réalisé en poussant la tige de piston et la poutre dans la chambre supérieure ou la chambre inférieure du cylindre.
L'arbre supérieur est terminé par une manche supérieure, et la manche supérieure est équipée de six boules d'acier.les six boules d'acier sont poussées vers le centre de l'arbre vertical à travers la veste intérieureDans l'axe supérieur, le tuyau de forage est serré sur la machine pour réaliser le mouvement de la perceuse.Quand le manche sera levé,, la boule d'acier est détachée du tuyau de forage et peut être inversée.
Afin d'afficher l'échelle de la course verticale de l'arbre, une pochette supérieure avec un trou hexagonal est disposée à l'extrémité supérieure de l'arbre vertical,et le mouvement rotatif peut être transmis au tuyau de forage de la machine hexagonale.
Comment pouvons-nous faire un bon travail dans l'entretien de la plateforme de forage de puits?
Aujourd'hui, je vais vous parler des cinq étapes du forage de puits
1. Faites attention à vérifier si les boulons et les écrous des conduites d'eau et de gaz et divers accessoires de la plate-forme de forage sont fermes à tout moment
2. Vérifiez toujours l' état de l' huile de lubrification du moteur éolien.
3. Lorsque la face de travail est immergée dans l'eau, une tête de forage de grand diamètre est utilisée pour insérer le tuyau de forage lors de l'ouverture du trou.afin que le tuyau de forage soit à 1-2 mètres au-dessus de la surface de l'eau pour empêcher la boue et les scories de roche de tomber dans le trou
4. . Il est interdit au forage de faire marche arrière pendant le forage, afin d'éviter que le tuyau de forage ne tombe dans le trou
5Lorsque la plateforme de forage cesse de fonctionner pendant une courte période, une petite pression d'air doit être appliquée pour empêcher les sédiments d'envahir l'intérieur du dispositif de percussion de la plateforme de forage.Si la plateforme de forage cesse de fonctionner pendant longtemps, le dispositif de percussion doit être soulevé à 1 à 2 m du fond du trou pour fixation
