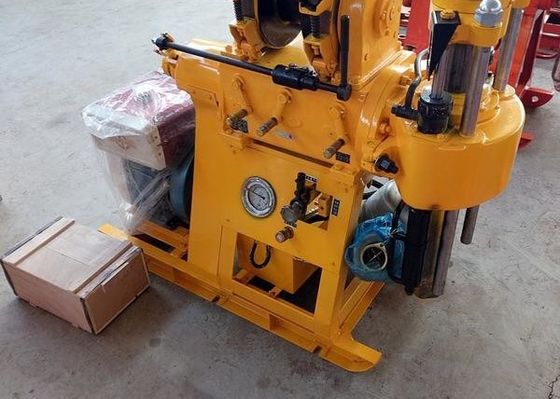

Perçage géologique Rig Machine du noyau Xy-1 100m de puits d'eau d'exploitation
Résumé du service
Foreuse de forage de puits d'eau de mine XY-1, foreuse d'exploration géologique Applications de Machine de forage géologique La foreuse XY-1 est une foreuse légère pour trous peu profonds avec alimentation hydraulique. Applicable à l'exploration, à l'exploration géophysique, à l'exploration routière ...
Foreuse de forage de puits d'eau de mine XY-1, foreuse d'exploration géologique
Applications de Machine de forage géologique
La foreuse XY-1 est une foreuse légère pour trous peu profonds avec alimentation hydraulique. Applicable à l'exploration, à l'exploration géophysique, à l'exploration routière et de bâtiments, et au forage de petits puits d'eau, etc.
1, dotée d'un mécanisme d'alimentation automatique hydraulique, améliore l'efficacité du forage, réduit l'intensité du travail.
2, utilisant un dispositif de serrage à cassette à billes, et peut réaliser un barreau descendant sans arrêt, une opération pratique, sûre et fiable.
3, poignée, facile à utiliser. Équipé d'un manomètre indiquant la pression du trou au fond, facile à maîtriser le trou.
Paramètres techniques de la machine de forage géologique
| Foreuse | |
| Diamètre de forage (mm) | 110 |
| Profondeur de forage (m) | 100 |
| Diamètre du train de tiges (mm) | 42 |
| Angle de forage (°) | 90~75 |
| Dimensions de l'équipement (L * l * H) | 1640* 1030 * 1440 (mm) |
| Poids de la foreuse (hors moteur) | 500 |
| Giratoire | |
| Vitesse de la broche (quatre vitesses) (tr/min) | 142,285,570 |
| Course de la broche (mm) | 450 |
| Vitesse maximale de déplacement de la broche à vide (m/s) | 0.05 |
| Vitesse maximale de descente de la broche à vide (m/s) | 0.067 |
| Pression d'alimentation maximale de la broche (KN) | 15 |
| Force de levage maximale de la broche (KN) | 25 |
| Couple de sortie maximal de la broche (KN• m) | 0.5 |
| Ensemble treuil | |
| Force de levage maximale du treuil (câble unique) (KN) | 10 |
| Vitesse du treuil (tr/min) | 55,110,220 |
| Vitesse circonférentielle du treuil (m/s) | 0.42,0.84 ,1.68 |
| Diamètre du treuil (mm) | 145 |
| Diamètre du câble (mm) | 9.3 |
| Densité du câble (m) | 27 |
| Diamètre du frein (mm) | 230 |
| Largeur de la bande de frein (mm) | 50 |
| Pompe à eau | |
| Type de pompe | Monocylindre horizontal à double effet |
| Débit maximal (moteur) (L/min) | 95(77) |
| Pression de travail (Mpa) | 0.7 |
| Diamètre du cylindre (mm) | 80 |
| Course du piston (mm) | 100 |
| Pression maximale admissible (Mpa) | 1.2 |
| Pompe à huile | |
| Type de pompe à huile | Pompe à engrenages |
| Pression nominale (Mpa) | 12.5 |
| Débit nominal (ml/r) | 20 |
| Vitesse nominale (tr/min) | 800-2500 |
| Moteur diesel ou électrique | |
| Moteur diesel | ZS1100 |
| Puissance nominale (KW) | 12.1 |
| Vitesse nominale (tr/min) | 2200 |
| Pression nominale (Mpa) | 11 |
| Type de moteur | Y160M - 4 |
2. Le mécanisme de maintien avec mâchoires sphériques supérieures remplace le mandrin. Le train de tiges peut être
remplacé sans arrêt.
3. Poignées centralisées, fonctionnement facile, sûr et fiable.

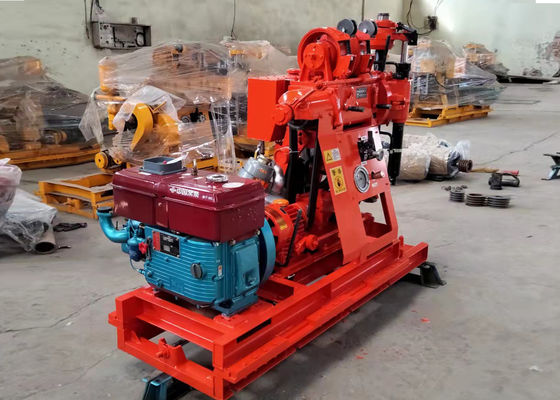

4. La machine de forage, la pompe et le moteur diesel sont installés sur un châssis commun afin d'avoir une structure compacte et d'occuper une petite surface. Léger, haute détachabilité, transport facile et adapté aux opérations dans les plaines ou les zones montagneuses.
Description de l'effet d'application
1. Selon le fond différent, choix de plaquettes en alliage, diamant et composites pour le forage.
2, peut forer de l'argile sableuse et de la roche de grade 2-9, etc.
