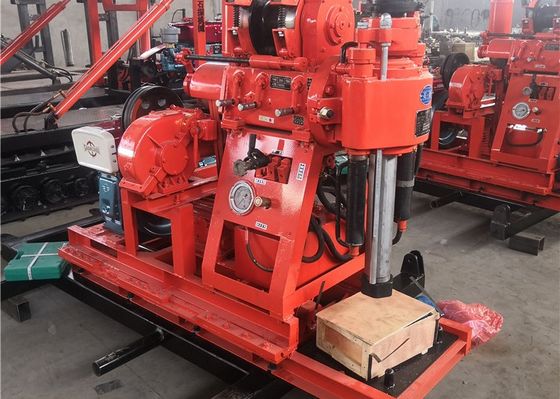

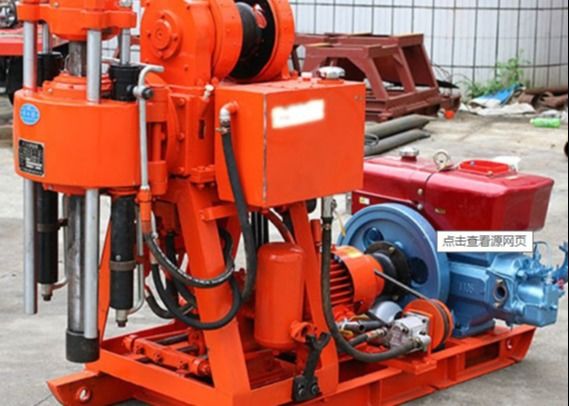

Machines de forage géologique XY-1A
Machines de forage géologique XY-1A Introduction au projet
Il est principalement utilisé dans l'exploration de gisements minéraux solides et l'arpentage géologique de l'ingénierie, et les trous d'inspection de diverses structures en béton.Il s'agit d'une plateforme de forage hydraulique portable, qui convient à l'exploration géologique d'ingénierie des bâtiments industriels et civils, des chemins de fer, de l'hydroélectricité, des transports, des ponts, des fondations de barrages et d'autres bâtiments.Il s'agit d'une plateforme de forage portable et polyvalente pour l'enquête technique. Elle est principalement utilisée pour l'enquête générale et l'enquête géologique technique sur les gisements solides.Les diamants en alliage et les grains d'acier peuvent être sélectionnés pour le forage en fonction de différentes couches.Cette machine est également conçue pour les opérations de forage géotechniqueIl est également un excellent choix pour les opérations d'exploration minière, offrant d'excellentes performances et fiabilité.
Machines de forage géologique XY-1A Détails techniques
| Diamètre de forage ((mm) |
75,91,110,130,150,300 |
| Profondeur de forage (m) |
150,100,70,50,30 |
| Diamètre du tuyau de forage (mm) |
42,43 |
| Angle de forage |
90 à 75 |
| Taille de l'équipement ((L * B * H) |
Le coefficient d'élasticité doit être supérieur ou égal à: |
| Poids de l'engin (à l'exclusion du moteur) |
540 |
| Résistant à la compression |
| Velocité de la broche (quatre vitesses) (r/min) |
140,295,470,790,1010 |
| Le déplacement de la broche ((mm) |
450 |
| Rapidité maximale de déplacement sans charge de la broche ((m/s) |
0.05 |
| La vitesse maximale de déplacement de la broche sans chute de charge ((m/s) |
0.067 |
| Pression d'alimentation maximale de la broche (KN) |
15 |
| Force de levage maximale de la broche (KN) |
25 |
| Le couple de sortie maximal de la broche ((KN• m) |
0.5 |
| Assemblage de treuil |
| La force de levage maximale du treuil (simple corde) ((KN) |
11 |
| Vitesse du rouleau (r/min) |
36,76,121 |
| Vitesse de circonférence de la bobine ((m/s) |
0.31,0.66,1.05 |
| Le diamètre de la bobine ((mm) |
140 |
| Diamètre du fil de câble (mm) |
9.3 |
| Densité de câble (m) |
35 |
| Le diamètre du frein ((mm) |
252 |
| Largeur de bande de freinage (mm) |
50 |
Machines de forage géologique XY-1AL' avantage:
1. cinq engrenages, et la vitesse maximale peut atteindre 1045 r/min, ce qui améliore l'efficacité de la perceuse
2. 53 x 59 de perçage adopté, haute rigidité et couple de transmission élevé.
3. la machine est équipée d'une technologie nationale brevetée --- embrayage conique, avec des caractéristiques d'un fort troque de transmission, d'un fonctionnement facile et d'une gratuité de maintenance.
4. pour le treuil, nous utilisons un grand module d'engrenages planétaires et ajoutons un cadre de support, augmentant considérablement la capacité de levage et de freinage du treuil.
5Les broches verticales sont fixées par quatre groupes de roulements pour que la machine rotative soit suffisamment rigide pour les couches de gravier et autres conditions géologiques complexes.
Machines de forage géologique XY-1AProcessus de conduite rotative:
Le moteur diesel entraîne la poulie triangulaire sur le ver à tourner à travers le ver du réducteur d'accouplement.La poulie de la ceinture en V est reliée par l'embrayage, et la puissance est transmise à la boîte de vitesses. Après que la boîte de vitesses a changé de vitesse, les engrenages sont en maille avec l'arbre de vitesse rotatif pour entraîner la petite boîte de vitesses conique,l'engrenage à grande courbe et l'arbre vertical à faire pivoterSi l'embrayage est déconnecté, le rotateur s'arrête.
Le mouvement du treuil est transmis par la boîte de vitesses.pour faire tourner l'arbre du treuilLe treuil peut être soulevé par l'action du mécanisme d'engrenage planétaire et le freinage
