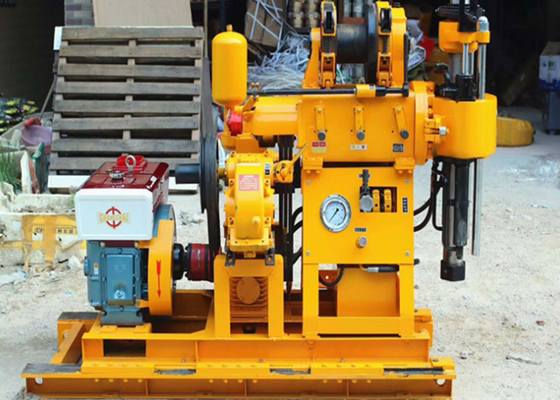

Forage de base pour exploration minière à 150 mètres de profondeur avec pompe à boue BW 160
Machines de forage de noyau XY-1AJe suis...- Une introduction
Ce type de forage est largement utilisé dans le forage de puits familiaux, de puits industriels de forage et d'échantillonnage géologique d'enquête de forage, de service SPT, etc.sera de 50-200 mm ou plus selon les exigences des clients.
Machines de forage de noyau XY-1ADétails techniques
| Xy -1 Un simulateur de forage |
Diamètre du trou de forage |
mm |
150 |
| Profondeur de forage |
- Je vous en prie |
150 |
| Diamètre du tuyau de forage |
mm |
42 |
| Inclinaison du forage |
- Je ne sais pas. |
90° ≈ 75° |
| Dimension du matériel ((L×B×H) |
mm |
1640 × 1030 × 1440 |
| Poids de forage (à l'exclusion du moteur) |
en kg |
500 |
|
un gyroscope
|
vitesse de la broche ((trois blocs) |
R/min |
142,285,570 |
| déplacement du fuseau |
mm |
450 |
| vitesse de déplacement maximale |
M/min |
3 |
| force d'alimentation verticale maximale |
Nom du produit |
15 |
| élévation maximale verticale |
Nom du produit |
25 |
| éolienne |
capacité de levage ((cordon à une vitesse) |
Nom du produit |
10 |
| vitesse du tambour |
R/min |
55,110,220 |
| vitesse de circonférence du tambour |
m/s |
0.42,0.84,1.68 |
| diamètre du tambour |
mm |
145 |
| diamètre de câble |
mm |
9.3 |
| poids de la corde |
- Je vous en prie |
27 |
|
le diamètre du frein
|
mm |
230 |
| largeur de bande de freinage |
mm |
50 |
| pompe à eau |
type de pompe |
à double action à cylindre unique horizontal |
|
| déplacement maximal |
L/min
|
95 ((77) |
|
pression maximale admissible
|
MPa |
1.2 |
| pression de travail |
MPa |
1.2 |
| diamètre du cylindre |
mm |
80 |
| pompe à huile |
type de pompe |
pompe à engrenages |
|
| puissance |
KW |
16.2 |
| pression nominale |
MPa |
12.5 |
| type de moteur |
Le groupe YBC-12/125 |
|
| déplacement |
L/r |
12 |
| vitesse nominale |
R/min |
2000 |
Les principaux contrats à terme de la plateforme de forage de base XY-1A
1Lorsque les trous finaux ont respectivement un diamètre de 75 mm et 46 mm, les profondeurs nominales des trous sont respectivement de 100 m et 180 m. La profondeur maximale ne doit pas dépasser 110% de celle forée dans chaque trou.Le diamètre maximal admissible du trou est de 150 mm..
2Avec un dispositif d'alimentation hydraulique, efficacité de forage élevée, force de travail réduite.
3.La plateforme est équipée d'un mécanisme de maintien de la mâchoire supérieure sphérique et d'une tige de forage à entraînement hexagonal qui peut être remplacée sans arrêt, à haut rendement, sûre et fiable.
4.Une jauge de pression au fond du trou est montée pour indiquer la pression afin de contrôler le staus à l'intérieur du trou 5.Construction compacte, petit volume, léger, détachable,transport facile et adapté aux opérations dans les plaines ou les zones montagneuses.
Comment se fait le forage d'exploration?
Enfoncez le levage dans la rainure du joint à diamètre variable, déplacez la poignée droite du treuil pour prendre la fourchette, retirez le tuyau perforé, installez le tube central,soulever l'outil de forage au sommet du forage, déplacer la poignée gauche du treuil en continu et abaisser l'outil de forage dans le forage à une vitesse uniforme.utilisez la fourchette pour bloquer et retirer le souleveur.
Le forage consiste à plonger une corde de forage dans le sol tout en injectant une boue spéciale.Les trous doivent être forés à plusieurs endroits pour délimiter le gisement potentiel..
