150 mètres de forage au noyau géotechnologique

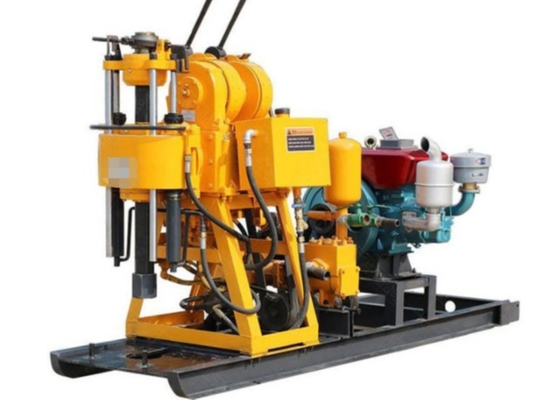

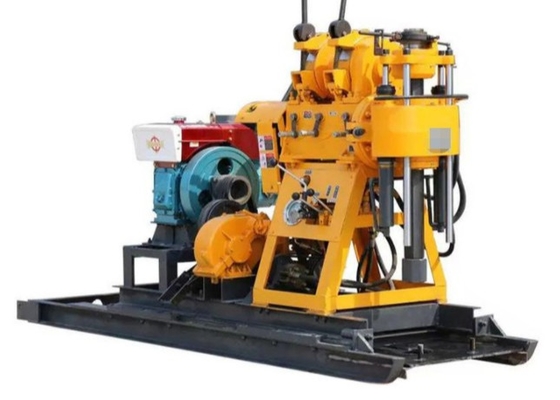

Introduction à la plateforme de forage du noyau d'exploration Xy-1a
La plateforme de forage Xy-1a est une plateforme de forage portable à alimentation hydraulique, adaptée à l'exploration géologique des bâtiments industriels et civils, des chemins de fer, de l'énergie hydroélectrique, des transports, des ponts.,- fondations de barrages et autres bâtiments. - Convient pour les travaux dans les plaines ou les zones vallonnées. - Équipé d'une structure de remorque ou chargé sur le châssis de la voie avec une grande maniabilité.
Paramètres de la plate-forme de forage du noyau d'exploration Xy-1a
|
Paramètres techniques
|
|
Nom de l'article
|
Paramètre
|
|
Profondeur de forage
|
150m
|
|
Diamètre du tuyau de forage
|
Φ42 mm
|
Vitesse verticale de l'arbre
|
À l' avant:61;163;338;654
|
|
En arrière:45
|
|
Le couple de l'arbre vertical
|
1200 Nm
|
|
Force de levage de l'arbre vertical
|
25KN
|
|
Force d'alimentation de l'arbre vertical
|
20KN
|
|
Traction de l'axe vertical
|
500 mm
|
|
L'axe vertical à travers le diamètre du trou
|
Φ46 mm
|
|
Force de levage maximale de la corde unique
|
15KN
|
|
Diamètre du fil de fer
|
Φ9,3 mm
|
|
Accélérer la vitesse
|
0.2;0.52;1.05;20,06 m/s
|
|
Configuration de la puissance
|
Moteur Y160M-4 ((11 kW)
|
|
Moteur diesel S1100 ((12,1 kW)
|
|
Dimensions (longueur × largeur × hauteur)
|
Pour les pièces de rechange, le nombre de pièces de rechange doit être le même que le nombre de pièces.
|
|
Poids (à l'exclusion de la puissance)
|
500 kg ou plus
|
Avantage de la plateforme de forage de noyau d'exploration Xy-1a
(1) Facilité d'utilisation et efficacité élevée grâce à l'alimentation hydraulique
(2) Comme la roue de type boule et la tige de conduite, il peut compléter la rotation sans arrêt tandis que le fuseau réallume
(3) L'indicateur de pression du trou du fond peut être observé et les conditions du puits contrôlées facilement
(4) Des leviers serrés, pratiques à utiliser, sûrs et fiables
(5) Compact et léger, facile à assembler, démonter et transporter, adapté aux zones de plaine et de montagne.
(6) La broche à section octogonale peut donner plus de couple.
Range d'applications de la plateforme de forage de noyau Xy-1a
(1)Exploration géologique, enquête géologique technique et types de trous d'arpentage dans les structures en béton.
(2) Les morceaux de diamant, les morceaux de métaux durs et les morceaux d'acier peuvent être sélectionnés pour différentes couches.
(3) La profondeur de forage nominale est de 100 m avec un diamètre de 75 mm et de 180 m avec un diamètre de 46 mm.
La profondeur de forage ne doit pas dépasser 110% de sa capacité.
Points d'entretien de la plateforme de forage
Lorsque la plateforme de forage cesse de fonctionner pendant une courte période, une petite pression d'air est appliquée pour empêcher les sédiments d'envahir l'intérieur du dispositif de percussion de la plateforme de forage.Si la plateforme de forage cesse de fonctionner pendant longtemps, le dispositif de percussion doit être soulevé à 1 à 2 m du fond du trou pour fixation
