Facilité d'exploitation du forage directionnel horizontal pour les formations rocheuses
Un simulateur de forage de carottes de diamants léger d'une capacité de 180 m/NQ, adapté au forage de carottes de carbure et de carottes de diamants, simulateur de forage de carottes de diamants léger SPT.Appliquer pour le forage de carottes de diamantsforage de carbures, Forage d'essai par SPT, Forage de puits d'eau de petite taille, Forage d'exploration hydroélectrique, Petite prospection géologique, Enquête technique
1Préface.

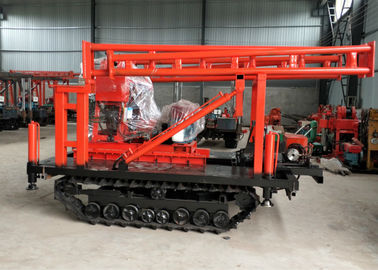

La plate-forme XY-1A est basée sur le type de plate-forme selon les exigences du client, augmentant la restructuration de la pompe à boue, est une sorte d'alimentation à pression d'huile avec une plate-forme de forage portable à grande vitesse.
1.1 Objet
1.1.1 principalement utilisés pour l'exploration et l'étude géologique des gisements de minéraux solides, la prospection, le forage, etc., l'inspection des ouvertures de diverses structures en béton.
1.1.2 Peut être fondée sur différentes couches, la sélection de particules de diamant, d'alliage et d'acier, etc.
1.1.3Lorsque le diamètre du trou final est de 75 mm et de 46 mm, la profondeur de forage nominale est de 100 m et de 180 m, respectivement, la profondeur maximale ne doit pas dépasser 110% de la profondeur de forage,un diamètre d'ouverture nominal de 110 mm, le diamètre d'ouverture maximal de 200 mm.
1.2 Caractéristiques de la plateforme
1.2.1 disposent d'un mécanisme hydraulique d'alimentation, améliorent l'efficacité du forage, réduisent l'intensité du travail.
1.2.2 la plate-forme est équipée d'une carte à bille sur le mécanisme de serrage et d'une barre de forage active à six parties, peut être mise en œuvre sans barre d'arrêt, haute efficacité, fonctionnement facile, sûre et fiable.
1.2.3Avec un jauge de pression de trou au fond du trou indique la pression pour une prise de position facile.
1.2.4 La poignée est concentrée et pratique à utiliser.
1.2.5 structure compacte de la plate-forme, petite taille, poids léger, décomposition et résistance, facile à déplacer, adaptée aux zones de plaine ou de montagne.
2Spécifications techniques
2.1Paramètres de base
Profondeur de forage: 100 180 m,
Le diamètre de la perceuse: 42,50 mm,
le diamètre du trou final: 75,46 mm,
Diamètre maximal du trou: 200 mm
angle de forage: 75 ° à 90 °,
Les dimensions de la plateforme (L × B × H): 1700 * 780 * 1274 mm,
Poids de la plateforme (à l'exclusion de la machine électrique): 590 kg
Applications:
1- Forages pour l'exploration et l'enquête générale de gisements minéraux solides, l'étude géotectonique technique et l'inspection des trous de structures en béton.
2Les forages au diamant, aux alliages et aux rouleaux en acier sont disponibles pour le forage selon différentes structures géologiques.
3Lorsque les trous finaux ont respectivement un diamètre de 75 mm et 46 mm, les profondeurs nominales des trous sont respectivement de 100 m et de 180 m. La profondeur maximale ne peut excéder 110% de celle forée dans chaque trou.Le diamètre maximal admissible du trou est de 150 mm..
